CLASE # 9 - TERRAPLENES

CLASE # 9  TERRAPLENES

9.1  Concepto

9.2  Elementos  componentes.

9.3  Actividades previas a la construcción de un terraplén

9.4  Proceso constructivo

9.1  Concepto

Un terraplén es una estructura construida con suelos previamente seleccionados  y compactados a un nivel próximo a la densidad seca máxima siguiendo un diseño geométrico previamente establecido y que tienen por objeto establecer continuidad en las zonas bajas  entre cortes adyacentes.

Las zonas bajas pueden ser de varios tipos entre los dos casos extremos siguientes:



      a.  Zonas bajas (pueden ser de varios tipos) en terrenos planos.

 b. Zonas bajas en terrenos montañosos.

                                                                           Cortes altos

                                                                            Profundos

                                                                             Angostos.

9.2  Elementos componentes

9.3  Actividades Previas a la Construcción.

Comprende las siguientes actividades:

      a.Estudiar minuciosamente la geometría del terraplén

•  Ancho del banco
•  Inclinación de taludes
•  Alturas máximas y mínimas

      b. Analizar la condición de soporte a través de la Sección original; pueden presentarse los siguientes casos:

•  Condición  de soporte favorable.

•  Condiciones de soporte normales

•  Condiciones de soporte desfavorables

•  Condiciones inaceptables

      c. Identificar y seleccionar los suelos para construcción



      d. Obtener muestras y efectuar ensayos de laboratorio para determinar  las características de compatibilidad

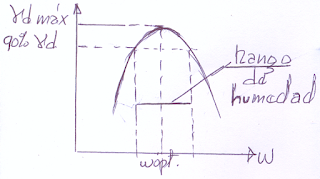

     e. Definir los rangos de  la humedad  con base en el porcentaje de ϒd máxima establecida especificación del ensayo de compactación.

  f. Definir el equipo de compactación

  g. Determinar el numero de pasos del equipo de compactación.

  h. Determinar el espesor de las capas en el proceso de compactación.

.       i. Determinar la necesidad de estructuras complementarias. Ej:

9.4 Descripción del proceso

El  proceso comprende las siguientes actividades:

a.     Localizar la estructura (Estacas de chaflán).

b.     Desmonte y limpieza.

c.      Llevar maquinaria para descapotar.

d.     Descapotar y retiro del material resultante.

e.     Obtener la sección de descapote.

f.       Examinar la superficie descapotada para determinar posibles necesidades de Subdrenaje si se requiere.

g.     Diseñar y construir el sistema de Subdrenaje si se requiere.

h.     Aproximar el material. Se puede hacer con tractor con buldozer, mototraíllas o  camiones.

i.        Extender el material en capas del espesor previamente determinado.

j.       Compactación de cada capa con el equipo previamente establecido.

k.     Hacer ensayos de densidad y humedad para comprobar la calidad del proceso de compactación .

l.        Control en la inclinación de los taludes.

m.  Cubrir los taludes para evitar pérdida o incremento de humedad en las zonas adyacentes.

n.     Colocar la sub-base para protección la Subrasante.
